数据中心红外智能群控通风地板

数据中心机房内冷热气流短路可导致IT机柜顶部近1/3处于热气团的包围之中，而铺设高架地板的机房底部线槽、管线等障碍物也堵塞了冷风的输出。引致了机房普遍存在局部热点，影响主设备运行安全等一系列问题；而空调机组过度冷却所造成的机房高能耗也令PUE值居高不下。其主要原因是：机房不再是按照平均分布散热量的kw/m2进行规划设计的，而是要按kw/rack来计算机柜散热负荷；高密度服务器的应用也使机房局部热点问题更加突出。

我们的智能红外通风地板系统正是为了解决上述难题而设计的，是为了优化机房空调系统的气流组织而设计的一种远端辅助部件，用于将空调机组所产生的冷气流强制的配送到IT机架的前面板进气口处，以解决传统精密空调系统下送风方式的不足、尤其是能够满足高功率密度机架的散热需求。改善机房局部热点的冷却；继而减少空调机组的运行数量和供冷量，相应达到整体机房的节能。

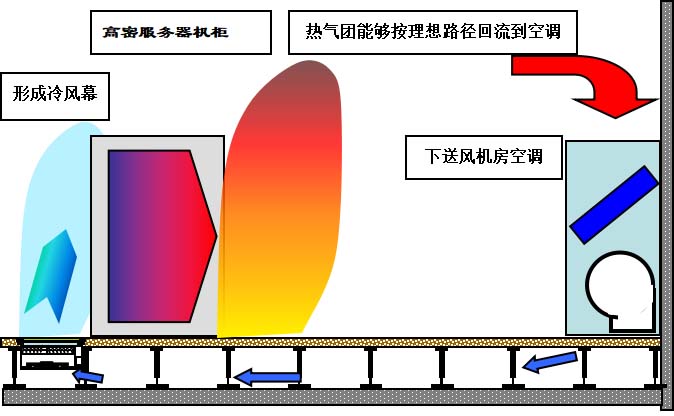

智能红外通风地板系统的应用如下图所示。

我们的机房红外智能群控通风地板（中国发明专利：ZL200910090313.X）能够极其明显的改善机柜前端的送风冷却效果，解决了高热密度负荷的散热差以及机房局部热岛效应的难题；相应的空调系统可大幅节能25%以上。

产品功能及特点：

1、标准产品的风量4600CMH足够刀片服务器的散热所需；送风风压可达50Pa，配置优化气流组织的送风导叶片，冷风能完全覆盖机柜前面板，彻底解决机房局部过热问题，提高IT设备运行环境的安全性；

对比业界内现有产品，没有聚拢的送风导叶导致送风风向散开，且风扇风压不足导致送风风向会四散，无法完全覆盖机柜进风面。这样会需要浪费许多冷气才能冷却机柜上部热区，导致地板下静压箱失压严重，令其它没有智能通风地板的区域又会出现新的机房局部热点。

2、红外感温仪探测的机柜上半部的区域温度，能真实高效的反应和控制机柜前面进风温度；与机柜没有物理连接也高度保证了客户数据安全；

业内现有产品是由感温探头采集局部点温度，既不能保证机柜电气或数据的安全也有测量误差。而有的机柜租客为了安全明令不许机柜上挂有线缆，造成送冷风控制误差巨大，过度浪费静压箱下的冷气。

3、EC调速风机随需智能动态运行，避免高架地板静压箱气流异常扰动；

业内现有产品的交流风扇无软启动模式，对供电电源及气流组织影响很大。

4、原装进口红外温度仪+送风温度变送器、出风温度变送器等电控系统；

业内现有产品，一般都没采用进口探头，而且没有送风温度、出风温度采集，无法监测地板下静压箱冷气供应和机柜IT负荷散热状况。

5、可实现集中监控的RS485接口和开放的通讯协议，自适应排序群控系统；

业内现有产品，均没有群控软件系统，无法实现机房智能动态冷却。

6、EC调速风机供电系统具有完备的过流、过载保护，保证对UPS电源无浪涌，可直连机柜取电；配备照明型开关，具备来电自启动功能；并配备消防紧急关断接入点；

对比业内现有产品，我们的系统更安全，电机效率高从而更节能。

7、可匹配标准全钢地板和复合地板；

我们的红外智能通风地板可以无缝安装在各种场合。

8、可通过提升机房回风温度，提高空调制冷效率，减小PUE值；提高机柜容积率，令老机房经过技改焕发新的生机；

对比业内现有产品，我们的产品可以与机房空调智能动态冷却系统联动，改善机房PUE值。
