感温探头/红外智能温控通风地板

数据中心/算力中心热点的克星

随着信息时代的来临和迅猛发展，数据中心机房的数量和规模与日俱增，机房已成为各企事业单位信息系统的重要组成部分，在日常生产和管理中起着举足轻重的作用。在数据中心的不断建设，以及IT设备高度的集成化大趋势下，其散热量日渐趋高、机房冷却及制冷系统能耗问题，以及能源效率偏差开始受到了各界强烈关注。

目前机房下送风空调系统冷热通道虽被多数数据中心设计者所采纳，但冷热风的短路（回流、漏流）和横向混合（旋流、涡流）现象依然十分严重。

而机房内回流和漏流是由于下送风机房空调为负压回风，机房中出现纵向的冷热气流短路现象均为送风侧向回风侧短路，送风流量的短路率可以达到30~50%。气流短路造成了精密空调不得不提高标称工况制冷量30~50%的设计余量，造成用户一次投资的巨大浪费；同时普遍出现了空调机组运行过量、机房“过度冷却”的现象，造成运行费用居高不下，在中、高密度机房中尤为明显。

由于气流短路，空调系统输送风量有必要加大用以补充短路部分的风量（在主机增加的同时机房内风机总体输送的风量业已经相应加大)，而机房空调的送风机因其24小时运行，一台空调机组中的风机每年实际耗电量并不亚于机组的压缩机电耗。故机房空调系统的风机耗电量也十分可观。

近期数据中心行业又呈现了如下的新特点：

为了更加节省数据中心的建设费用，大型化、高密度、集群型数据中心越来越普及。但是机房的散热问题也越来越难解决。主要问题是：

1. 新机房不再是按照平均分布散热量kw/m2进行设计计算的，而是按照每机柜kw/rack来计算散热负荷。

2. 由于服务器机柜散热量并不均匀，出现大量单个或几个机柜的局部热点；

3. 因此现有机房多数存在气流组织不理想；

4. 高密度服务器的广泛应用使局部热点问题更加突出；

5. 由于机房空调布置问题，机房远端、中心立柱部位和边角部分会出现局部热点；

综上介绍的诸点原因，现代的数据中心机房采用传统均匀制冷设计模式的精密空调系统会呈现出能耗巨大，PUE值居高不下的状况。

传统的地板下送风的气流组织方式，已经无法解决高密度机柜的制冷需求。随着IT技术的发展，装机功率越来越大，相应每kw散热量需匹配200~300m³/h通风量；但是，地板下送风存在两个瓶颈：地板下送风截面积和地板的出风口有效出风面积。为了解决地板下出风口的截面积瓶颈，目前铺设的地板提升得越来越高，普遍需要架设到600mm以上。但是地板出风口孔板通风率不可能达到100%；增加每机柜拥有的通风地板数量又须增加机房面积。所以，地板下送风的平均分布气流组织方式，目前只能满足每机柜4KW以下的功率密度要求。

要在传统的地板下送风方式的机房中满足4KW以上的高密度机柜的制冷需求，一般采用配置了风机强制送风的智能通风地板来满足机房局部热点的冷却需求；继而减少空调机组的运行数量和供冷量，相应达到整体机房的节能。

智能通风地板是数据中心机房一种高架地板动力通风的气流助推单元部件，用来将空调机组所产生的冷量（冷风）强制的配送到IT机柜前进气口处，用来解决传统空调系统送风方式的不足、尤其是高功率密度的应用需求。

数据中心机房感温探头/红外智能温控通风地板系统是我公司根据对数据中心行业多年的深度理解和经验，进行了详尽的气流分析、模拟和实际应用而特定研制开发的。具备完全自主知识产权（中国发明专利：ZL200910090313.X），其极其明显的改善了机柜前端的送风冷却效果，安全高效地解决了高热密度IT负载的散热和局部热点的难题；并带来大幅的空调节能效应。

机房安置感温探头/红外智能温控通风地板系统的优势是：

1、彻底解决机柜局部过热问题，提高主设备运行环境的安全性；

2、提高机房空调的制冷效率，有效节省机房空调系统能耗；

3、提高IT设备的机柜容积率，减小耗能PUE值，增效降耗；

4、使老机房经过技改焕发新的生机，可节省或延缓机房建设的投资；

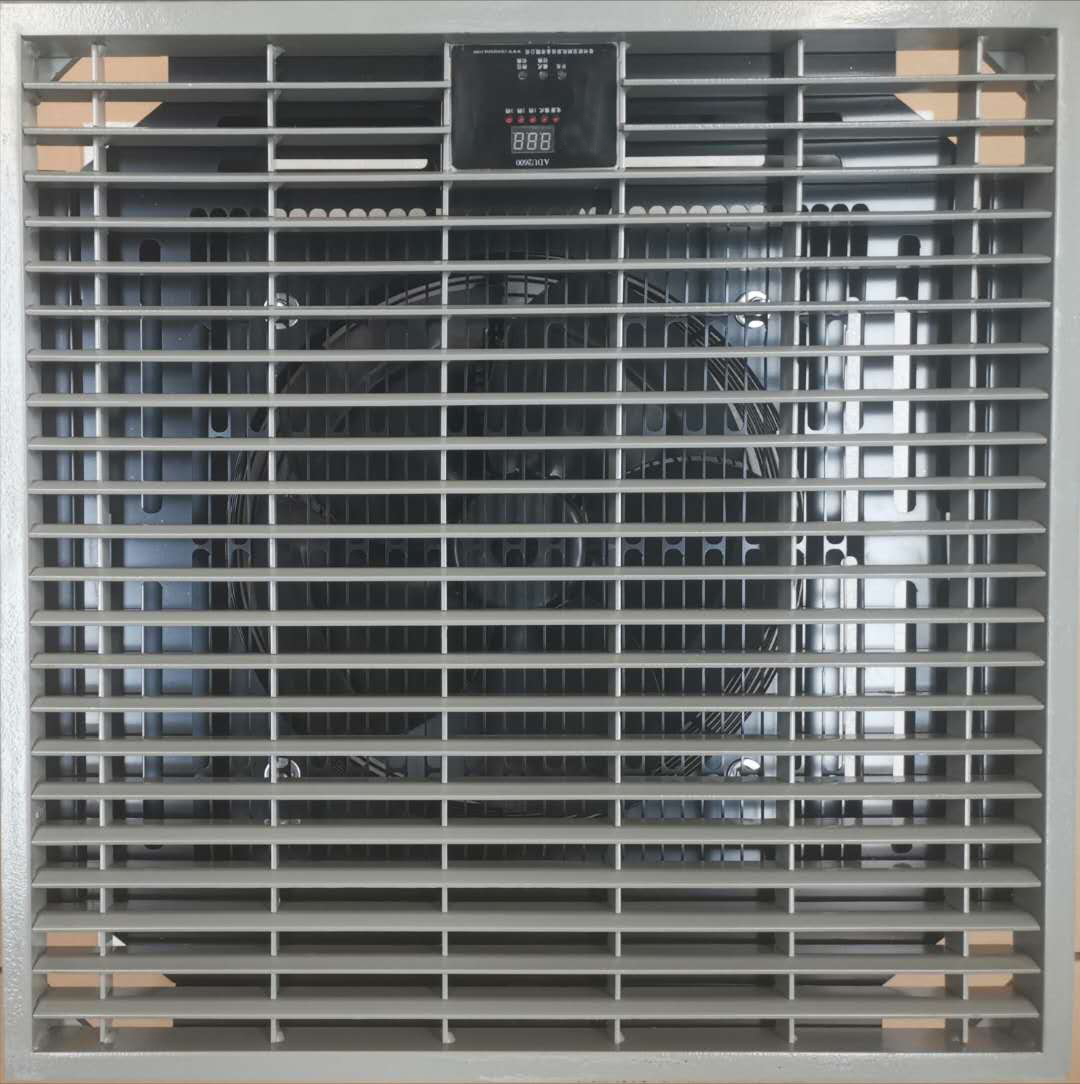

我们的感温探头/红外智能温控通风地板装置是由大通风率的高强度碳钢地板、强制送风EC风机、红外温度变送器、出风温度传感器及控制电路等组成，其尺寸与标准地板相同，安装时只需要在局部热点或高功率密度IT机柜前方替代原来的通风地板，由市电或机柜PDU插排取电即可。

感温探头/红外智能温控通风地板特点：

* 机柜进风口的原装进口红外温度（探测方向可微调）+送风温度参数采集无误；避免感温头采集误差；对原有机柜无需进行任何改装和接触（机柜正/背面无需安置感温探头，安全可靠）；

* 模块化设计，可以任意放置，使用灵活，可针对地板下送风方式的机房进行技术改造和新增高密度IT负荷的机柜单独设置；

* 在冷通道上使用可减少占地面积，增加装机密度和机柜有效利用面积；

* 智能群控通风地板装置尺寸600x600x188mm；可满足绝大多数现有下送风机房的环境应用和改造；

* 配有高通风率风口；地板承重 集中荷载>1400kg；单台重量<13kg，方便搬移；

* 风口导风叶片具备15°（可定制10~30°）倾斜吹风导向机柜前端面板，导向机柜送风的功能；

* 风量每台峰值可达4500m³ /h以上，送风风压最大150Pa，服务器机架可满载应用；

* 具备独立的RS485接口，开放的通讯协议；可对接智能PDU和智能资产检测设备；

* 满足双电源供电，一路接市电，一路接UPS，当市电断电时，能自动切换到UPS电源。风机具有完备的软启动、限流、堵转、过温、过/欠压保护等功能，保证智能通风地板供电、维修关断时对UPS电源无浪涌、对网络无闪断等干扰；对供电电源不造成冲击；具备来电自启动功能；

* 完备的报警功能，并配备消防火警、远程关断接入；

* 紧急关断开关选配LED照明型按键开关；正常运行时LED灯亮。

* 可匹配标准全钢地板和不同高度的复合木地板。

* 风口可选带电动导风叶片的装置，总体厚度增加120mm，机房高架地板需550mm以上。

* 与智能群控通风地板的主控系统联动的机房空调机组，可满足动态按需制冷的功能，达到智能化节能运行，可令空调机组运行数量减半，机房耗电大幅下降25~45%。

* 机房空调的选型可完全根据服务器冷量选配，无需设计余量过大；
